پچ پنل چیست و چه کاربردی دارد؟

در دنیای شبکه‌ های کامپیوتری، مدیریت صحیح کابل‌ ها و تجهیزات از اهمیت بسیار بالایی برخوردار است. هرچه ابعاد یک شبکه بزرگ‌ تر شود، تعداد کابل‌ها، تجهیزات و نقاط اتصال نیز افزایش پیدا می‌ کند و در نتیجه، مدیریت و نگهداری آن‌ ها بدون استفاده از تجهیزات مناسب تقریباً غیرممکن خواهد بود. یکی از مهم‌ ترین تجهیزات پسیو شبکه که نقش کلیدی در سازمان‌ دهی و مدیریت کابل‌ کشی ایفا می‌ کند، پچ پنل (Patch Panel) است.

اگر تاکنون وارد اتاق سرور یا رک شبکه یک سازمان شده باشید، احتمالاً با تجهیزی روبه‌رو شده‌اید که تعداد زیادی پورت شبکه روی آن قرار گرفته است. این تجهیز همان پچ پنل است که وظیفه مدیریت، مرتب‌سازی و توزیع ارتباطات شبکه را بر عهده دارد. در این مقاله به طور کامل بررسی خواهیم کرد که پچ پنل چیست، چگونه کار می‌کند، چه انواعی دارد، مزایا و معایب آن چیست و هنگام خرید باید به چه نکاتی توجه کرد.

پچ پنل چیست؟

پچ پنل یا Patch Panel یک تجهیز پسیو شبکه است که به عنوان نقطه اتصال و مدیریت کابل‌های شبکه مورد استفاده قرار می‌گیرد. این تجهیز معمولاً داخل رک نصب می‌شود و کابل‌های شبکه‌ای که از بخش‌های مختلف ساختمان یا سازمان آمده‌اند، به پشت آن متصل می‌شوند.

در واقع، به جای اینکه کابل‌های شبکه مستقیماً به تجهیزات اکتیو مانند سوئیچ شبکه متصل شوند، ابتدا به پچ پنل وارد شده و سپس با استفاده از پچ کوردها به تجهیزات فعال متصل می‌شوند. این روش باعث نظم بیشتر، سهولت نگهداری و افزایش طول عمر تجهیزات شبکه می‌شود.

به زبان ساده، پچ پنل را می‌توان یک مرکز مدیریت و توزیع ارتباطات شبکه دانست که تمامی کابل‌های شبکه را در یک نقطه متمرکز و سازمان‌دهی می‌کند.

عملکرد پچ پنل چگونه است؟

عملکرد پچ پنل نسبتاً ساده اما بسیار کاربردی است. در یک شبکه استاندارد، کابل‌هایی که از اتاق‌ها، واحدها یا بخش‌های مختلف ساختمان آمده‌اند، به پشت پچ پنل متصل می‌شوند. سپس از قسمت جلویی پچ پنل، با استفاده از پچ کورد، ارتباط مورد نیاز با تجهیزات شبکه مانند سوئیچ برقرار می‌شود.

به عنوان مثال، فرض کنید یک ساختمان اداری دارای 24 ایستگاه کاری است. به جای اتصال مستقیم 24 کابل به سوئیچ، تمامی این کابل‌ها ابتدا وارد پچ پنل شده و سپس با استفاده از پچ کوردها به سوئیچ متصل می‌شوند. در صورت نیاز به تغییر، جابه‌جایی یا عیب‌یابی، تنها کافی است پچ کوردها مدیریت شوند و نیازی به دستکاری کابل‌کشی اصلی ساختمان نخواهد بود.

چرا استفاده از پچ پنل اهمیت دارد؟

بسیاری از افراد تصور می‌کنند که می‌توان کابل‌های شبکه را مستقیماً به سوئیچ متصل کرد؛ اما در شبکه‌های حرفه‌ای و سازمانی، این روش باعث بروز مشکلات متعددی می‌شود.

استفاده از پچ پنل مزایای فراوانی دارد که مهم‌ترین آن‌ها عبارت‌اند از:

• مدیریت و سازمان‌دهی بهتر کابل‌ها
• سهولت عیب‌یابی شبکه
• افزایش طول عمر تجهیزات اکتیو
• امکان توسعه آسان شبکه
• کاهش احتمال قطعی ارتباطات
• مرتب شدن رک شبکه
• تسهیل فرآیند نگهداری و تعمیرات
• افزایش استانداردسازی زیرساخت شبکه

به همین دلیل، تقریباً در تمامی اتاق‌های سرور، مراکز داده و شبکه‌های سازمانی از پچ پنل استفاده می‌شود.

اجزای اصلی پچ پنل

یک پچ پنل استاندارد از بخش‌های مختلفی تشکیل شده است که هرکدام وظیفه مشخصی دارند:

1. پورت‌های جلویی

این پورت‌ها محل اتصال پچ کوردها هستند و معمولاً به صورت شماره‌گذاری شده طراحی می‌شوند.

2. محل اتصال کابل در پشت پنل

در بخش پشتی، کابل‌های اصلی شبکه به پچ پنل متصل می‌شوند.

3. بدنه فلزی

بدنه فلزی باعث افزایش استحکام و مقاومت در برابر آسیب‌های فیزیکی می‌شود.

4. نگهدارنده کابل

برخی مدل‌ها دارای نگهدارنده کابل هستند که باعث نظم بیشتر و کاهش فشار روی اتصالات می‌شود.

5. کیستون یا ماژول اتصال

در برخی مدل‌ها، کیستون‌ها به صورت ثابت نصب شده‌اند و در برخی دیگر امکان انتخاب و نصب جداگانه آن‌ها وجود دارد.

انواع پچ پنل

پچ پنل‌ها از نظر ساختار و کاربرد به انواع مختلفی تقسیم می‌شوند.

پچ پنل Loaded

در این نوع، کیستون‌ها به صورت پیش‌فرض روی دستگاه نصب شده‌اند و کاربر نیازی به خرید جداگانه کیستون ندارد. نصب این مدل‌ها ساده‌تر و سریع‌تر است.

پچ پنل Unloaded

این مدل‌ها فاقد کیستون هستند و کاربر می‌تواند متناسب با نیاز شبکه، کیستون‌های مورد نظر خود را انتخاب و نصب کند. این ویژگی باعث انعطاف‌پذیری بیشتر می‌شود.

پچ پنل UTP

این نوع برای کابل‌های بدون شیلد مورد استفاده قرار می‌گیرد و در بسیاری از شبکه‌های اداری و خانگی کاربرد دارد.

پچ پنل STP

این مدل برای کابل‌های شیلددار طراحی شده و در محیط‌هایی که نویز الکترومغناطیسی بالا وجود دارد، استفاده می‌شود.

تفاوت پچ پنل و سوئیچ شبکه

یکی از سوالات متداول کاربران، تفاوت بین پچ پنل و سوئیچ شبکه است.

ویژگی	پچ پنل	سوئیچ شبکه
نوع تجهیز	پسیو	اکتیو
نیاز به برق	ندارد	دارد
وظیفه	مدیریت کابل	انتقال داده
پردازش اطلاعات	انجام نمی‌دهد	انجام می‌دهد
محل نصب	رک	رک

به طور خلاصه، پچ پنل وظیفه مرتب‌سازی و مدیریت کابل‌ها را بر عهده دارد، در حالی که سوئیچ وظیفه انتقال و پردازش ترافیک شبکه را انجام می‌دهد.

مزایای استفاده از پچ پنل

استفاده از پچ پنل مزایای متعددی دارد که عبارت‌اند از:

افزایش نظم در رک

وجود تعداد زیادی کابل بدون استفاده از پچ پنل باعث ایجاد آشفتگی در رک می‌شود. پچ پنل به سازمان‌دهی این کابل‌ها کمک می‌کند.

عیب‌یابی آسان

در صورت بروز مشکل، مدیر شبکه می‌تواند به سرعت پورت مورد نظر را شناسایی و بررسی کند.

توسعه آسان شبکه

در صورت افزایش تعداد کاربران یا تجهیزات، توسعه شبکه با کمترین هزینه و زمان انجام می‌شود.

حفاظت از سوئیچ

قطع و وصل مداوم کابل‌ها می‌تواند به پورت‌های سوئیچ آسیب برساند. استفاده از پچ پنل باعث افزایش طول عمر تجهیزات اکتیو می‌شود.

استانداردسازی زیرساخت

استفاده از پچ پنل موجب پیاده‌سازی اصول استاندارد کابل‌کشی ساخت‌یافته می‌شود.

معایب استفاده از پچ پنل

اگرچه مزایای پچ پنل بسیار بیشتر از معایب آن است، اما برخی محدودیت‌ها نیز وجود دارد:

• افزایش هزینه اولیه راه‌اندازی
• نیاز به فضای رک
• نیاز به دانش فنی برای نصب
• افزایش تعداد اتصالات در شبکه

با این حال، در شبکه‌های حرفه‌ای، این موارد در مقابل مزایای فراوان آن اهمیت چندانی ندارند.

پچ پنل 24 پورت یا 48 پورت؟

انتخاب تعداد پورت مناسب بستگی به ابعاد شبکه دارد.

پچ پنل 24 پورت

• مناسب شرکت‌های کوچک و متوسط
• اشغال فضای کمتر در رک
• هزینه پایین‌تر

پچ پنل 48 پورت

• مناسب سازمان‌ها و دیتاسنترها
• ظرفیت بیشتر
• امکان توسعه گسترده‌تر

برای اکثر شبکه‌ های اداری، مدل‌ های 24 پورت گزینه مناسبی محسوب می‌ شوند.

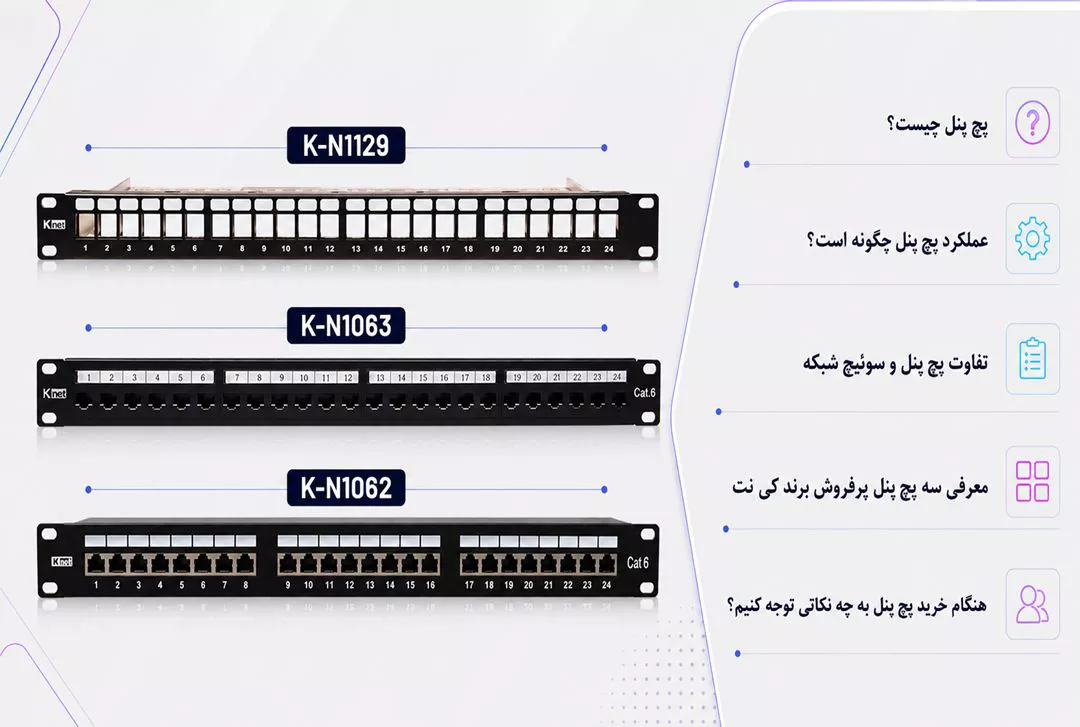

معرفی سه مدل پچ پنل پرفروش

در ادامه، سه مدل پچ پنل پرفروش و کاربردی موجود در فروشگاه شبکه البرز را بررسی می‌ کنیم.

پچ پنل 24 پورت Cat6 UTP کی نت K-N1062

پچ پنل کی نت مدل K-N1062 یکی از گزینه‌های محبوب برای راه‌اندازی شبکه‌های اداری و سازمانی است. این محصول با بدنه فلزی مقاوم طراحی شده و به دلیل استفاده از کیستون‌های نصب‌شده، فرآیند راه‌اندازی را ساده‌تر می‌کند.

این مدل از استاندارد Cat6 UTP پشتیبانی کرده و قابلیت پاس کردن تست فلوک را دارد. همچنین وجود نگهدارنده کابل، باعث نظم بیشتر و کاهش فشار روی اتصالات می‌شود.

مشخصات:

• جنس بدنه: فلز
• تعداد پورت: 24
• نوع: Cat6 UTP
• نوع کیستون: Loaded
• قابلیت تست فلوک
• دارای نگهدارنده کابل

لینک خرید پچ پنل کی نت

آنباکس پچ پنل 24 پورت Cat6 UTP کی نت K-N1062(K-NPC6U024)

پچ پنل 24 پورت Cat6 UTP کی نت K-N1063

پچ پنل کی نت مدل K-N1063 یکی از محصولات حرفه‌ای کی نت برای مدیریت کابل‌های شبکه است. مهم‌ترین ویژگی این محصول، نصب بدون نیاز به ابزار پانچ است که باعث افزایش سرعت نصب و کاهش پیچیدگی اجرای پروژه می‌شود.

این مدل برای شبکه‌های سازمانی، اداری و حتی پروژه‌های خانگی پیشرفته گزینه‌ای مناسب محسوب می‌شود و همچنین قابلیت پاس کردن تست فلوک را نیز داراست.

مشخصات:

• جنس بدنه: فلز
• تعداد پورت: 24
• نوع: Cat6 UTP
• نوع کیستون: Loaded
• بدون نیاز به ابزار پانچ
• قابلیت تست فلوک

لینک خرید پچ پنل کی نت

آنباکس پچ پنل 24 پورت Cat6 UTP کی نت K-N1063(K-NPC6UTL24)

پچ پنل 24 پورت STP Unloaded کی نت K-N1129

اگر به دنبال یک پچ پنل حرفه‌ای و انعطاف‌پذیر برای شبکه‌های شیلددار هستید، پچ پنل کی نت مدل K-N1129 انتخاب مناسبی خواهد بود. این محصول از نوع Unloaded بوده و امکان انتخاب و نصب کیستون‌های دلخواه را در اختیار مدیر شبکه قرار می‌دهد.

پشتیبانی از شبکه‌های STP و طراحی مناسب برای رک و دیتاسنتر، این مدل را به گزینه‌ای کاربردی برای پروژه‌های حرفه‌ای تبدیل کرده است.

مشخصات:

• تعداد پورت: 24
• نوع: STP
• ساختار: Unloaded
• مناسب شبکه‌ های شیلد دار
• دارای نگهدارنده کابل

لینک خرید پچ پنل کی نت

آنباکس پچ پنل 24 پورت Cat6 STP کی نت K-N1129(K-NPULS024)

هنگام خرید پچ پنل به چه نکاتی توجه کنیم؟

قبل از خرید پچ پنل، بهتر است به موارد زیر توجه داشته باشید:

• تعداد پورت مورد نیاز
• نوع کابل شبکه (UTP یا STP)
• Loaded یا Unloaded بودن
• کیفیت بدنه و متریال ساخت
• قابلیت پاس کردن تست فلوک
• وجود نگهدارنده کابل
• سازگاری با رک
• برند و گارانتی محصول

آیا استفاده از پچ پنل برای شبکه‌های کوچک ضروری است؟

در شبکه‌های کوچک خانگی، استفاده از پچ پنل الزام قطعی ندارد؛ اما در شبکه‌هایی که بیش از چند کاربر دارند، استفاده از پچ پنل باعث مدیریت بهتر، افزایش قابلیت توسعه و کاهش مشکلات نگهداری خواهد شد.

به همین دلیل، حتی بسیاری از شرکت‌های کوچک نیز از پچ پنل‌های 12 یا 24 پورت استفاده می‌کنند.

جمع‌بندی

پچ پنل یکی از مهم‌ترین تجهیزات پسیو شبکه محسوب می‌شود که نقش بسیار مهمی در مدیریت، سازمان‌دهی و نگهداری زیرساخت شبکه ایفا می‌کند. استفاده از این تجهیز نه تنها باعث مرتب شدن رک و کابل‌کشی می‌شود، بلکه فرآیند عیب‌یابی، توسعه و تعمیرات شبکه را نیز بسیار ساده‌تر می‌کند.

انتخاب نوع مناسب پچ پنل به عواملی مانند تعداد کاربران، نوع کابل‌کشی، ابعاد شبکه و نیازهای توسعه آینده بستگی دارد. اگر قصد راه‌اندازی یک شبکه استاندارد، پایدار و قابل توسعه را دارید، استفاده از یک پچ پنل باکیفیت، سرمایه‌گذاری هوشمندانه‌ای برای زیرساخت شبکه شما خواهد بود.
